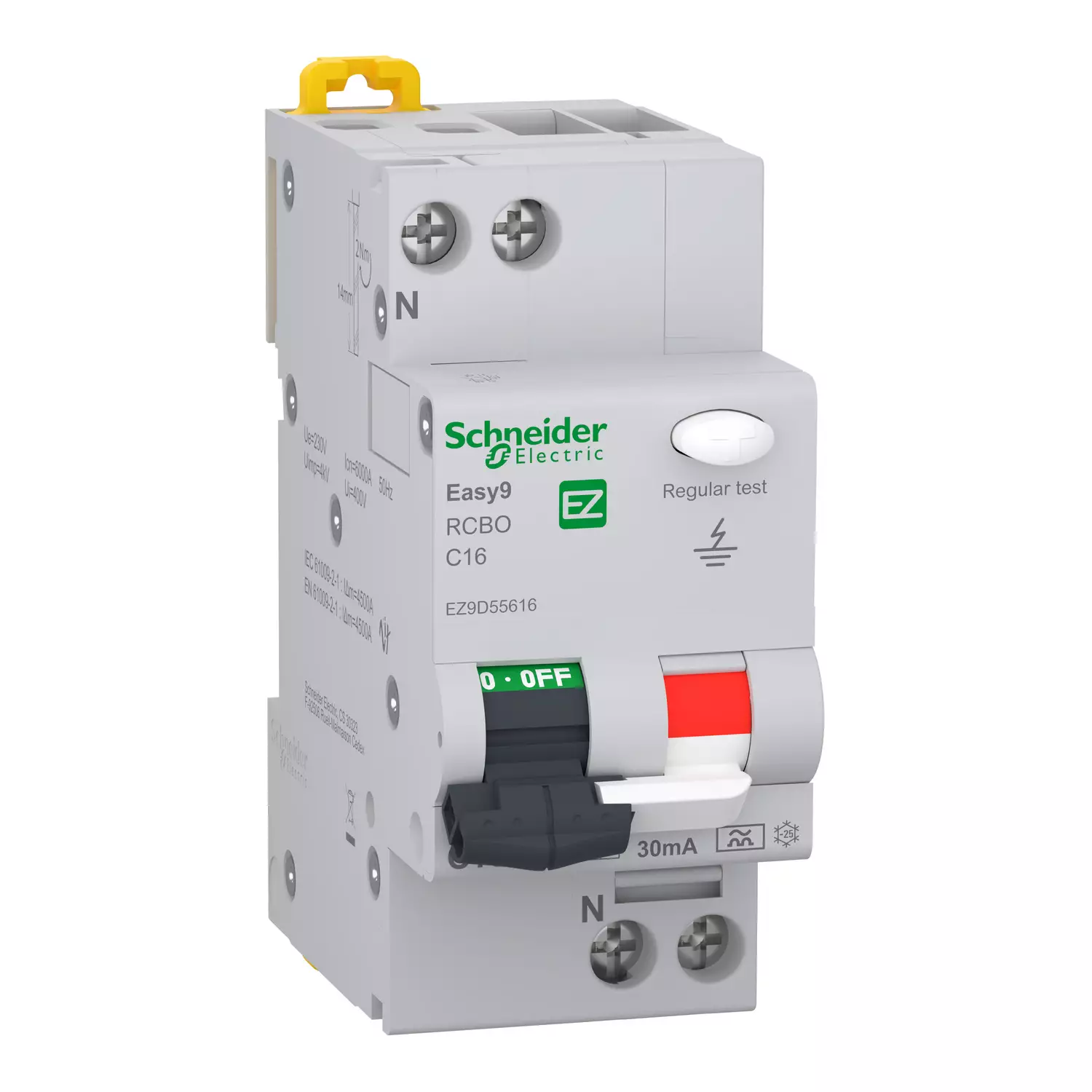

Easy9 RCBO 2C16 30mA Vikavirtajohdonsuoj
Tämä on Easy9 modulaarinen vikavirtakatkaisija, jossa on ylivirtasuojaus (RCBO). Se on 1P+N-katkaisija, jossa on 16 A:n nimellisvirta ja C-laukaisukäyrä. Maavuotosuojausluokka on A-tyyppi, jonka... Read more
- Product Code: 78498
- EAN: 3606487671398
- Warranty: 1 year 6 months
- Weight: 0.21 kg
Tämä on Easy9 modulaarinen vikavirtakatkaisija, jossa on ylivirtasuojaus (RCBO). Se on 1P+N-katkaisija, jossa on 16 A:n nimellisvirta ja C-laukaisukäyrä.
Maavuotosuojausluokka on A-tyyppi, jonka herkkyys on 30 mA.
Maavuotosuojauksen aikaviive on välitön. Icn-luokiteltu oikosulkukestoisuus on enintään 6 000 A IEC 61009-1 -standardin mukaan.
Tuote suojaa oikosulkuja, kaapelin ylikuormitusta, epäsuoran kosketuksen aiheuttamaa sähköiskua ja palovaaraa vastaan. Tämän tuotteen etupaneelissa on käyttötestipainike. Siinä on myös vikalaukaisun ilmaisin etupaneelissa kahvan asennosta (O-I-kaiverrus). Sähköinen käyttöikä kestää jopa 10 000 jaksoa ja mekaaninen käyttöikä jopa 2 0 0000 jaksoa. Eristysjännitteen Ui-arvo on 400 VAC.
Uimp-impulssin nimelliskestojännite on 4 kV. IP20-suojausluokka (IEC/EN 60529 -standardin mukaan), ja se muuttuu IP40:ksi kerran modulaarisessa kotelossa.
Alue: Easy9
Tuotteen nimi: Easy9 RCBO
Tuote tai komponentti tyyppi: Vikavirtakatkaisija ylivirtasuojalla (RCBO)
Navat: 1P + N
Nollanavan sijainti: Vasen
Suojattujen napojen lukumäärä: 1
[In] Nimellisvirta: 16 A
Suojamaadoitus: TN
Verkon tyyppi: AC
Suojausteknikka: Termo-magneettinen
Käyrän koodi: C
Vikavirtasuojan mitoitustoimintavirta: 30 mA
Vikavirtasuojauksen viive: Välitön
Vikavirtasuojauksen tyyppi: A-tyyppi
Katkaisukyky: 6000 A Icn@230 V AC 50 Hz_IEC 61009-1
Soveltuu erotukseen: Kyllä
Laitteen sovellus: Suojaus
Laitteen paikka järjestelmässä: Tulo
Verkon taajuus: 50/60 Hz
[Ue] Nimellisjännite: 230 V AC 50/60 Hz
Magneettisen laukaisun toimintaraja: 5...10 x In
Vikavirtalaukaisutekniikka: Jänniteriippuvainen
[Ics] Nimellinen käyttöoikosulkukestoisuus: 6000 A
Rajoitusluokka: 3
[Ui] Nimellinen eristysjännite: 400 V
[Uimp] Nimellinen syöksyjännitteen sietokyky: 4 kV
Koskettimien asennon ilmaisin: Kyllä
Ohjauksen tyyppi: Vipu
Paikallinen signalointi: ON/OFF osoitin (Kiinni / Auki)
Asennusalusta: DIN-kisko
Asennustapa: Pikakiinnitys
Virtakiskon ja jakoliittimen yhteensopivuus: Kyllä
9 mm leveiden moduulien lukumäärä: 4
Korkeus: 82 mm
Leveys: 36 mm
Syvyys: 70,5 mm
Väri: Harmaa
Mekaaninen kestävyys: 20000 Syklit
Sähköinen kestävyys: 10000 Syklit
Kytkentä - liittimet: Tunneliliitin (Päällinen tai pohja) 1…16 mm² Jäykkä, Tunneliliitin (Päällinen tai pohja) 1…10 mm² Taipuisa
Johtimen kuorintapituus: 11 mmvartenAlapuolinenliityntä, 13 mmvartenYläpuolinenliityntä
Kiristysmomentti: 2 N.m Yläpuolinen, 2 N.m Alapuolinen
Vikavirtasuojaus: Sisäänrakennettu
Standardit: IEC 61009-2-1
IP suojausluokka: IP20
Tropikalisaatio: 2
Suhteellinen kosteus: 95 %at55 MOhm
Ympäristön lämpötila käytettäessä: -25…60 MOhm
Ympäristön lämpötila varastoitaessa: -40…85 MOhm
Sähkönumero: 32 545 46
